انفجار شينهاي
المقياس التقني

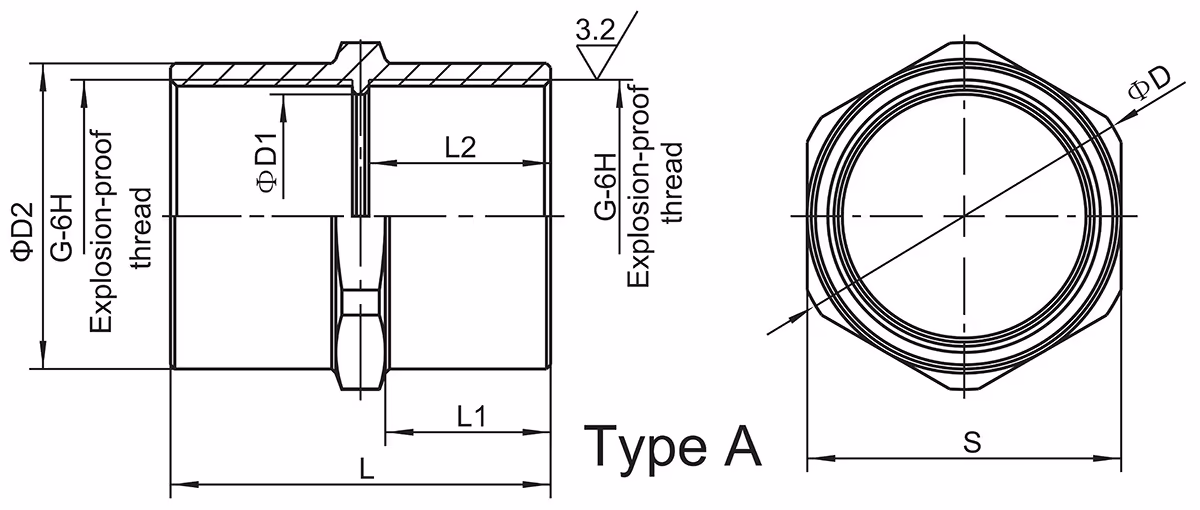

نوع A مزدوج داخلي
| مواصفات الموضوع | الطول الاجمالي | طول الخيط L1 (الصفحات الخارجية) | طول الخيط L1 (الخيط الداخلي) | الحافة المقابلة S | الحد الأقصى للقطر الخارجي | المسام الداخلي (φ) | ||
| نظام اللغة الإنجليزية | النظام الأمريكي | النظام المتري | ||||||
| ز 1/2 | معاهدة حظر الانتشار النووي 1/2 | م20*1.5 | 38 | - | - | 27 | 30 | 18 |
| ز 3/4 | معاهدة حظر الانتشار النووي 1/2 | م25*1.5 | 38 | 32 | 35 | 23 | ||
| ز 1 | معاهدة حظر الانتشار النووي 1 | M32*1.5 | 46 | 38 | 42 | 29.5 | ||
| ز 1 1/4 | معاهدة حظر الانتشار النووي 1 1/4 | م40*1.5 | 46 | 47 | 52 | 38 | ||
| ز 1 1/2 | معاهدة حظر الانتشار النووي 1 1/2 | م50*1.5 | 46 | 55 | 61 | 44.5 | ||
| ز 2 | معاهدة حظر الانتشار النووي 2 | M63*1.5 | 50 | 68 | 74 | 56 | ||
| ز 2 1/2 | معاهدة حظر الانتشار النووي 2 1/2 | M75*1.5 | 54 | 83 | 88 | 71 | ||
| ز 3 | معاهدة حظر الانتشار النووي 3 | م90*1.5 | 62 | 95 | 100 | 84 | ||
| ز 4 | معاهدة حظر الانتشار النووي 4 | م115*1.5 | 64 | 122 | 127 | 109 | ||

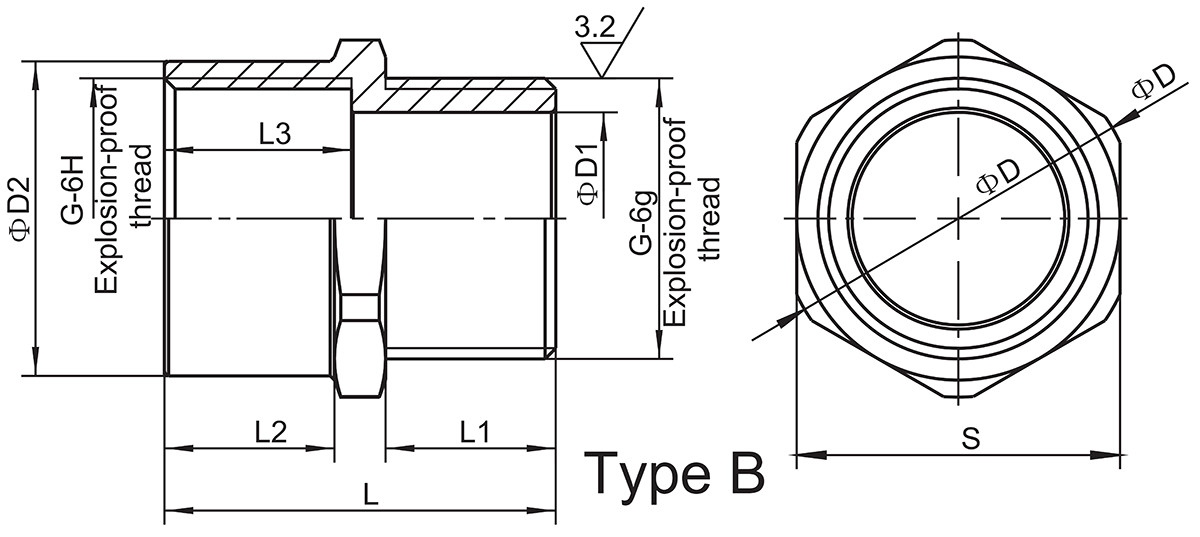

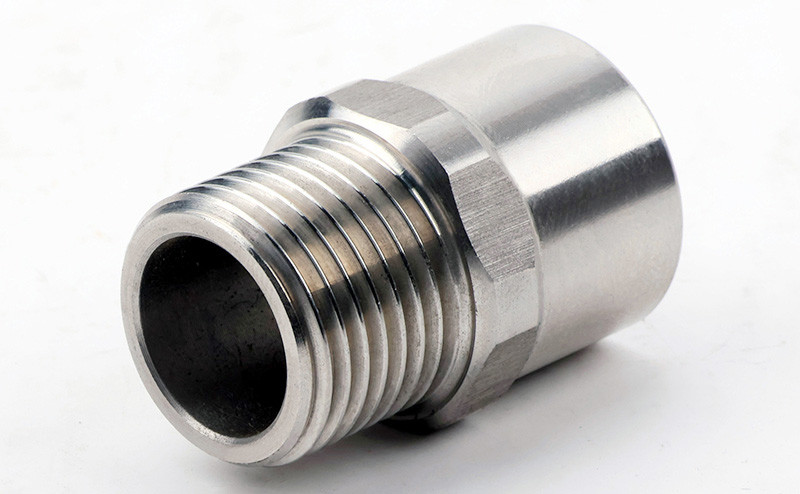

النوع B الداخلي والخارجي
| مواصفات الموضوع | الطول الاجمالي | طول الخيط L1 (الصفحات الخارجية) | طول الخيط L1 (الخيط الداخلي) | الحافة المقابلة S | الحد الأقصى للقطر الخارجي | المسام الداخلي (φ) | ||
| نظام اللغة الإنجليزية | النظام الأمريكي | النظام المتري | ||||||
| ز 1/2 | معاهدة حظر الانتشار النووي 1/2 | م20*1.5 | 39 | 17 | 18 | 27 | 30 | 15 |
| ز 3/4 | معاهدة حظر الانتشار النووي 1/2 | م25*1.5 | 39 | 17 | 18 | 32 | 35 | 19 |
| ز 1 | معاهدة حظر الانتشار النووي 1 | M32*1.5 | 46 | 20 | 22 | 38 | 42 | 25 |
| ز 1 1/4 | معاهدة حظر الانتشار النووي 1 1/4 | م40*1.5 | 46 | 20 | 22 | 47 | 52 | 35 |
| ز 1 1/2 | معاهدة حظر الانتشار النووي 1 1/2 | م50*1.5 | 47 | 20 | 22 | 55 | 61 | 40 |
| ز 2 | معاهدة حظر الانتشار النووي 2 | M63*1.5 | 52 | 22 | 24 | 68 | 74 | 50 |
| ز 2 1/2 | معاهدة حظر الانتشار النووي 2 1/2 | M75*1.5 | 57 | 25 | 26 | 83 | 88 | 65 |
| ز 3 | معاهدة حظر الانتشار النووي 3 | م90*1.5 | 64 | 28 | 30 | 95 | 100 | 75 |
| ز 4 | معاهدة حظر الانتشار النووي 4 | م115*1.5 | 70 | 30 | 32 | 122 | 127 | 100 |

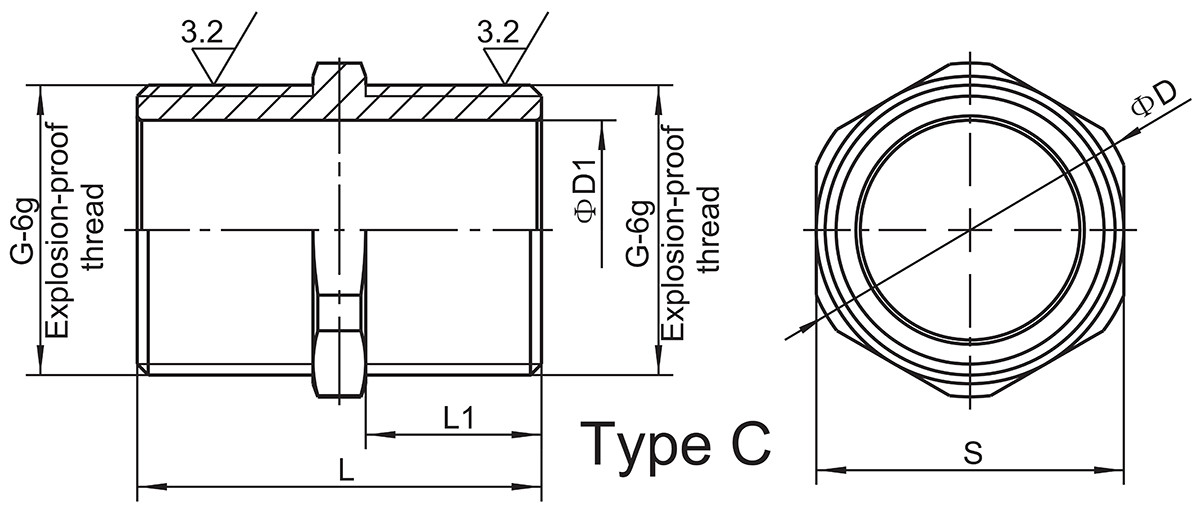

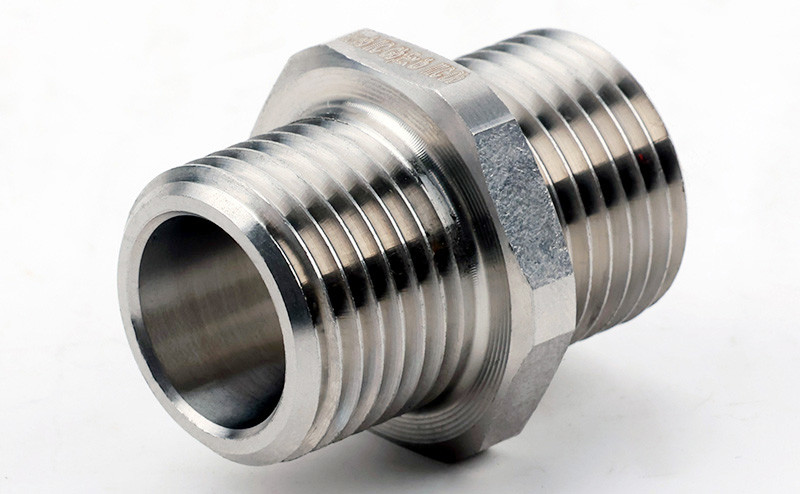

نوع C مزدوج خارجي
| مواصفات الموضوع | الطول الاجمالي | طول الخيط L1 (الصفحات الخارجية) | طول الخيط L1 (الخيط الداخلي) | الحافة المقابلة S | الحد الأقصى للقطر الخارجي | المسام الداخلي (φ) | ||
| نظام اللغة الإنجليزية | النظام الأمريكي | النظام المتري | ||||||
| ز 1/2 | معاهدة حظر الانتشار النووي 1/2 | م20*1.5 | 40 | 17 | 22 | 24 | 15 | |
| ز 3/4 | معاهدة حظر الانتشار النووي 1/2 | م25*1.5 | 40 | 17 | - | 27 | 30 | 19 |
| ز 1 | معاهدة حظر الانتشار النووي 1 | M32*1.5 | 46 | 20 | 35 | 38 | 25 | |
| ز 1 1/4 | معاهدة حظر الانتشار النووي 1 1/4 | م40*1.5 | 47 | 20 | 45 | 50 | 32 | |
| ز 1 1/2 | معاهدة حظر الانتشار النووي 1 1/2 | م50*1.5 | 48 | 20 | 52 | 57 | 40 | |
| ز 2 | معاهدة حظر الانتشار النووي 2 | M63*1.5 | 52 | 22 | 65 | 70 | 50 | |
| ز 2 1/2 | معاهدة حظر الانتشار النووي 2 1/2 | M75*1.5 | 58 | 25 | 82 | 86 | 65 | |
| ز 3 | معاهدة حظر الانتشار النووي 3 | م90*1.5 | 64 | 28 | 93 | 98 | 75 | |
| ز 4 | معاهدة حظر الانتشار النووي 4 | م115*1.5 | 70 | 30 | 120 | 125 | 100 | |

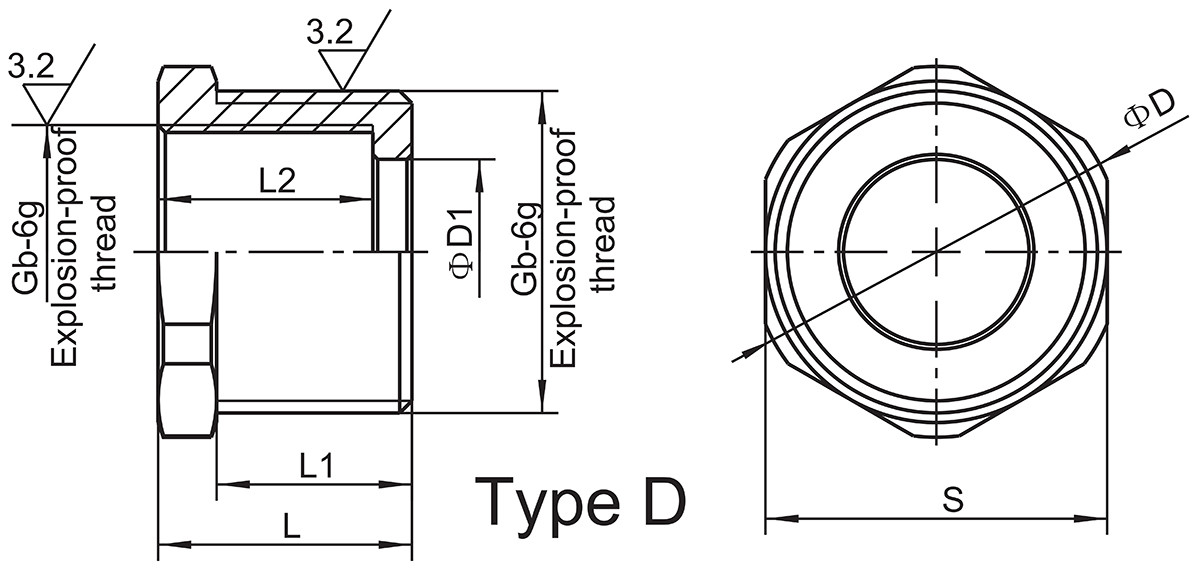

مخفض من النوع D
| مواصفات الموضوع | الطول الاجمالي | طول الخيط L1 (الصفحات الخارجية) | طول الخيط L1 (الخيط الداخلي) | الحافة المقابلة S | الحد الأقصى للقطر الخارجي | المسام الداخلي (φ) | ||
| نظام اللغة الإنجليزية | النظام الأمريكي | النظام المتري | ||||||
| ز 1 (داخلي) | ز2 (خارج) | - | ||||||
| ز 1/2 | معاهدة حظر الانتشار النووي 1/2 | 23 | 27 | 30 | 15 | |||
| ز 3/4 | معاهدة حظر الانتشار النووي 1/2 | 26 | 35 | 38 | 19 | |||
| ز 1 | معاهدة حظر الانتشار النووي 1 | 26 | 45 | 50 | 25 | |||
| ز 1 1/4 | معاهدة حظر الانتشار النووي 1 1/4 | 27 | 50 | 55 | 32 | |||
| ز 1 1/2 | معاهدة حظر الانتشار النووي 1 1/2 | 30 | 65 | 70 | 40 | |||
| ز 2 | معاهدة حظر الانتشار النووي 2 | 33 | 80 | 86 | 50 | |||
| ز 2 1/2 | معاهدة حظر الانتشار النووي 2 1/2 | 36 | 94 | 100 | 65 | |||
| ز 3 | معاهدة حظر الانتشار النووي 3 | 40 | 120 | 125 | 75 | |||
مواصفات المنتج
1. سبائك الألومنيوم يموت الصب قذيفة, علاج التبطين بالرصاص عالي السرعة, الرش الكهروستاتيكي السطحي عالي الجهد;
2. يمكن تخصيص مواصفات الخيط وفقًا لمتطلبات المستخدم, مثل معاهدة حظر الانتشار النووي, المواضيع المترية, إلخ.
النطاق القابل للتطبيق
1. مناسب ل مادة متفجرة بيئات الغاز في المنطقة 1 والمنطقة 2 المواقع;
2. مناسب ل قابلة للاشتعال بيئات الغبار في المناطق 20, 21, و 22;
3. مناسبة للفئة IIA, بنك الاستثمار الدولي, وبيئات الغاز المتفجرة IIC;
4. مناسبة لT1-T6 درجة حرارة مجموعة;
5. يستخدم على نطاق واسع لقط وختم الكابلات في البيئات الخطرة مثل استخراج النفط, تكرير, هندسة كيميائية, ومحطات الوقود.
