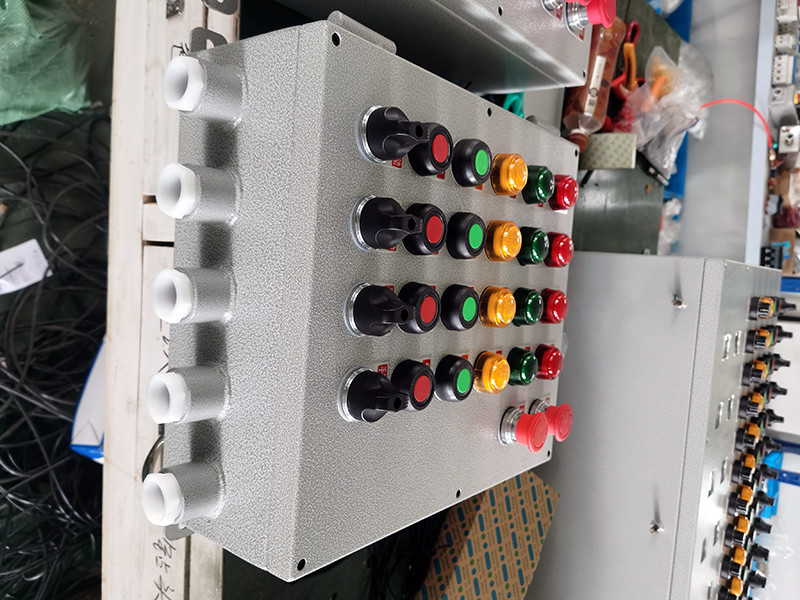

Sprogimui atsparios elektros įrangos surinkimo seka

Segmentavus surinkimo mazgus pagal statybos brėžinius, galima nustatyti surinkimo seką.

Ši seka paprastai prasideda nuo atskirų dalių ir komponentų ir baigiasi galutiniu surinkimu. Surinkimo sistemos diagrama (Paveikslas 7.6) grafiškai vaizduoja šiuos ryšius ir sekas, Aiški visos surinkimo kelionės apžvalga nuo pradinių etapų iki galutinio surinkimo.

Panašus į surinkimo proceso kortelę, Surinkimo sistemos diagrama yra dokumentais pagrįstas surinkimo proceso specifikacijų formatas.

Nustatant surinkimo seką, Dėmesio reikia atkreipti į galimus iššūkius. Net išanalizavus dalis ir komponentus, skirtus konstrukcijos surinkimo galimybėms, nepraktiška seka gali apsunkinti procesą. Pavyzdžiui, Pirmiausia pritaikius vieną komponentą giliame korpuse, gali trukdyti įdiegti vėlesnius komponentus, net jei konstrukcinis mazgas yra techniškai įmanomas. 'Trukmė’ įvyksta, kai dalis ar vienetas fiziškai nesikiša į diagramą, tačiau tampa nepažeidžiama dėl netinkamos surinkimo sekos. Šis scenarijus nėra neįprastas rinkiniuose su sudėtingomis struktūromis.

Vieneto diagrama, vadovaujasi įrangos inžinerinių brėžinių numeriu, turėtų aiškiai pažymėti kiekvieną įrenginį savo pavadinimu, Piešimo numeris, ir kiekis. Šis ženklinimas padeda lengvai nustatyti būtinas dalis, komponentai, mazgai, ir jų kiekiai surinkimo metu.

Taip pat svarbu komentuoti įsigytus daiktus, naudojamus dalimis, komponentai, ir agregatai įrenginio diagramoje, nurodant jų vardą, modelis, specifikacija, ir kiekis.

Surinkimo sistemos diagrama paprastai naudojama vienos ar mažoms partijoms. Tačiau, Didelio masto gamybos scenarijuose, Jis turėtų būti naudojamas kartu su surinkimo proceso kortele, siekiant optimalaus efektyvumo.
