『点击此处下载产品PDF: 防爆空调 BKFR』
技术参数
| 模型 | BKFR-25 | BKFR-35 | BKFR-50 | BKFR-72 | BKFR-120 | |
|---|---|---|---|---|---|---|
| 额定电压/频率 | 220电压/380V/50Hz | 380伏/50赫兹 | ||||
| 额定制冷量 (瓦) | 2600 | 3500 | 5000 | 7260 | 12000 | |
| 额定热量 (瓦) | 2880 | 3900 | 5700 | 8100 | 12500 | |
| 输入功率 (P数) | 1磷 | 1.5磷 | 2磷 | 3磷 | 5磷 | |
| 制冷输入功率/电流 (带/带) | 742/3.3 | 1015/4.6 | 1432/6.5 | 2200/10 | 3850/7.5 | |
| 加热输入功率/电流 (带/带) | 798/3.6 | 1190/5.4 | 1690/7.6 | 2600/11.8 | 3800/7.5 | |
| 适用范围 (平方米) | 10〜12 | 13〜16 | 22〜27 | 27〜34 | 50～80 | |
| 噪音 (D b) | 室内的 | 34.8/38.8 | 36.8/40.8 | 40/45 | 48 | 52 |
| 户外的 | 49 | 50 | 53 | 56 | 60 | |
| 外形尺寸 (毫米) | 室内机 | 265x790x170 | 275x845x180 | 298x940x200 | 326x1178x253 | 581x1780x395 |
| 室外机 | 540x848x320 | 596x899x378 | 700x955x396 | 790x980x440 | 1032x1250x412 | |
| 控制箱 | 300x500x190 | 300x500x190 | 300x500x190 | 300x500x190 | 250x380x165 | |
| 重量 (公斤) | 室内机 | 12 | 10 | 13 | 18 | 63 |
| 室外机 | 11 | 41 | 51 | 68 | 112 | |
| 控制箱 | 10 | 7 | ||||
| 连接管长度 | 4 | |||||
| 防爆标志 | Ex db eb ib mb IIB T4 Gb Ex db eb mb IIC T4 Gb |
|||||
| 进线电缆最大外径 | Φ10~Φ14mm | Φ15~Φ23mm | ||||
分体防爆空调处理
1. 壁挂式防爆空调和落地式防爆空调主要是在普通空调的基础上对室外机和室内机进行防爆处理, 如下:
(1) 室外机: 主要用于内部电气控制部分, 压缩机, 室外风扇, 保护系统, 散热系统和制冷系统统一进行防爆处理. 外形尺寸与普通挂式空调外机相同, 安装方法也与普通挂式空调外机相同.
(2) 室内机: 主要采用特殊的工艺处理方法和制造方法来分解内部电气控制部分, 然后重新进行防爆设计, 制造加工形成独立的防爆控制箱, 具有手动控制功能, 其悬挂外形尺寸与普通悬挂内机相同, 它的安装方法也是一样的. 但防爆室内机增加了一个悬挂式 防爆控制箱 提供, 其尺寸如下图所示.
2. 防爆室内机、室外机外采用多种防爆形式, 和 本质安全 弱电控制部分采用防爆电路.
产品特点
1. 防爆空调是在普通空调的基础上进行防爆处理而成, 防爆性能可靠，不影响原空调性能.
2. 防爆空调可分为: 按结构分壁挂式和落地式, 并可分为: 按功能分单冷型和冷暖型.
3. 的连接 防爆空调 管路与普通空调一致. 电气连接必须符合防爆电气安装工艺要求. 电源必须先引入防爆控制箱, 再从防爆控制箱中分出.
请勿引入室内机和室外机.
4. 防爆控制箱配有电源开关.
5. 可接受钢管或电缆布线.

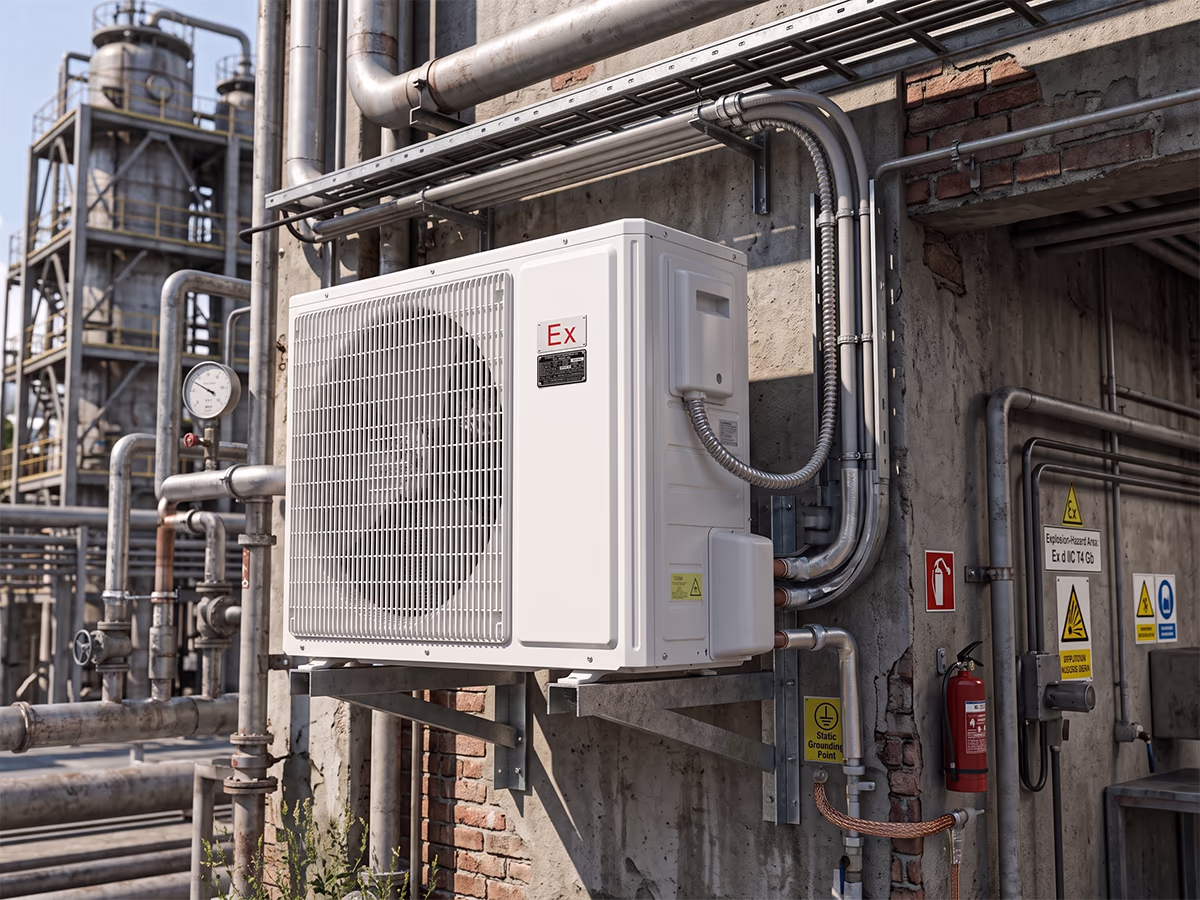

适用范围
1. 适用于Zone内的地方 1 和区域 2 的 爆炸物 气体环境;
2. 适用于IIA, IIB、IIC爆炸性气体环境;
3. 适用于T1~T6 温度 团体;
4. 适用于石油开采等危险环境, 炼油, 化学工业, 加油站, 海上石油平台, 油轮和金属加工;
5. 用于车间温度调节, 控制室, 实验室及其他领域.
