『点击此处下载产品PDF: 防爆电缆接头 BDM』
技术参数

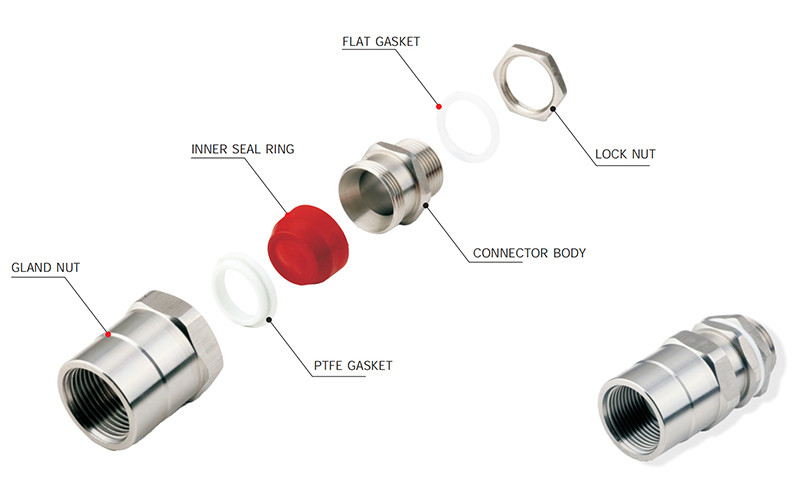

BDM – III 型参数和剖面
它由优质碳钢制成, 黄铜或不锈钢. 位移式电缆夹紧装置防水性能强. 单层密封结构，进口端螺纹连接.
该接口适用于非铠装电缆引入.
| 螺纹尺寸 | 适用电缆外径密封范围（ Φ) | 螺纹长度 | 长度 | 对边最大外径 | 对边/最大外径S（ Φ) | ||||
| 帝国 | 美国人 | 公制 | 帝国 | 美国人 | 公制 | ||||
| G 1/2 | 不扩散条约 1/2 | M20x1.5 | 5〜10 | 15 | 68 | 27/30 | G 1/2 | 不扩散条约 1/2 | M20x1.5 |
| G 3/4 | 不扩散条约 3/4 | M25x1.5 | 9〜15 | 15 | 70 | 34/37 | G 3/4 | 不扩散条约 3/4 | M25x1.5 |
| G 1 | 不扩散条约 1 | M32x1.5 | 14〜20 | 17 | 74 | 38/42 | G 1 | 不扩散条约 1 | M32x1.5 |
| G 1 1/4 | 不扩散条约 1 1/4 | M40x1.5 | 19〜25 | 17 | 74 | 48/54 | G 1 1/4 | 不扩散条约 1 1/4 | M40x1.5 |
| G 1 1/2S | 不扩散条约 1 1/2S | M50x1.5S | 26〜32 | 17 | 76 | 55/61 | G 1 1/2S | 不扩散条约 1 1/2S | M50x1.5S |
| G 1 1/2 | 不扩散条约 1 1/2 | M50x1.5 | 35〜39 | 17 | 76 | 55/61 | G 1 1/2 | 不扩散条约 1 1/2 | M50x1.5 |
| G2 | 不扩散条约 2 | M63x1.5 | 39〜45 | 19 | 79 | 68/74 | G2 | 不扩散条约 2 | M63x1.5 |
| G 2 1/2S | 不扩散条约 2 1/2S | M75x1.5S | 36〜45 | 24 | 92 | 85/94 | G 2 1/2S | 不扩散条约 2 1/2S | M75x1.5S |
| G 2 1/2 | 不扩散条约 2 1/2 | M75x1.5 | 45〜56 | 24 | 92 | 85/94 | G 2 1/2 | 不扩散条约 2 1/2 | M75x1.5 |
| 3S | NPT 3S | M90x1.5S | 51〜65 | 26 | 97 | 100/110 | 3S | NPT 3S | M90x1.5S |
| G 3 | 不扩散条约 3 | M90x1.5 | 64〜72 | 26 | 97 | 100/110 | G 3 | 不扩散条约 3 | M90x1.5 |
| G 4 | 不扩散条约 4 | M115×2 | 74〜84 | 28 | 103 | 125/135 | G 4 | 不扩散条约 4 | M115×2 |
| 防爆标志 | 防护等级 |
|---|---|
| Ex eb IIC Gb Ex tb IIIC T80℃ Db | IP66 |
笔记: 1. 该产品采用工程塑料制成; 2. 其他螺纹规格可定制.
产品特点
适用范围
1. 适用于Zone内的地方 1 和区域 2 的 爆炸物 气体环境;
2. 适用于Zone内的地方 21 和 22 的 可燃粉尘 环境;
3. 适用于IIA, IIB、IIC爆炸性气体环境;
4. 适用于T1-T6 温度 团体;
5. 广泛用于石油开采等危险环境场所电缆的夹紧和密封, 炼油, 化学工业, 加油站, ETC.
