防爆无火花插头插座YZ/YT

技术参数

适用的	防爆标志	额定电压	额定电流	防护等级	耐腐蚀等级
区 1 & 2 区 20, 21 & 22	Ex nA IIC T4 Gc	220电压/380V	15-400A	IP65	WF1*WF2

模型	额定电压	额定电流	极数	极数	适用电缆规格
单相三极	15YT/GT/YZ	250V	15A	1P+N+PE	3*1.5/3*2.5
	25YT/GT/YZ		25A		3*2.5/3*4
	60YT/GT/YZ		60A		3*6/3*10
三相四极	15YT/GT/YZ	400电压/500V	15A	3P+N	4*1.5/4*2.5 3*2.5/1*1.5
	25YT/GT/YZ		25A		4*2.5/4*4 3*4/1*2.5
	60YT/GT/YZ		60A		4*6/4*10 3*10+1*6
	100YT/GT/YZ		100A		4*16/4*25 3*25+1*10
	150YT/GT/YZ		150A		3*35+1*10 3*35+1*16
	200YT/GT/YZ		150A		3*50+1*16 3*50+1*25
	300YT/GT/YZ		300A		3*70+1*35 3*90+1*50
三相五极	20YT/GT/YZ	400电压/500V	20A	3P+N+PE	5*2.5/5*4
	60YT/GT/YZ		60A		5*6/5*10
	100YT/GT/YZ		100A		5*16/5*25
	150YT/GT/YZ		150A		5*25 3*35+2*10
	200YT/GT/YZ		200A		5*50 3*35+2*16

产品特点

GTZ-15-300 YT/GZ-4系列三相无火花连接器适用于石油勘探, 钻井平台, 电路, 和MCC机房配电连接, 具有接触可靠、密封性能优良的特点. 它们还防雨, 防震, 和防尘.

连接器由插头和插座组成, 插头可移动 (油田), 以及插座可用的三个选项:

1. 面板固定 (广州),

2. 活动 (YZ),

3. 倾斜固定插座 (新光中).

插头与插座的连接方式为卡口式快速连接, 接触端子压接至线端. 接触端子由弹性齿圈支撑定位, 插头采用可拆卸结构设计，方便拆装. 插头的接触端子是镀银的, 外壳采用压铸铝合金制成.

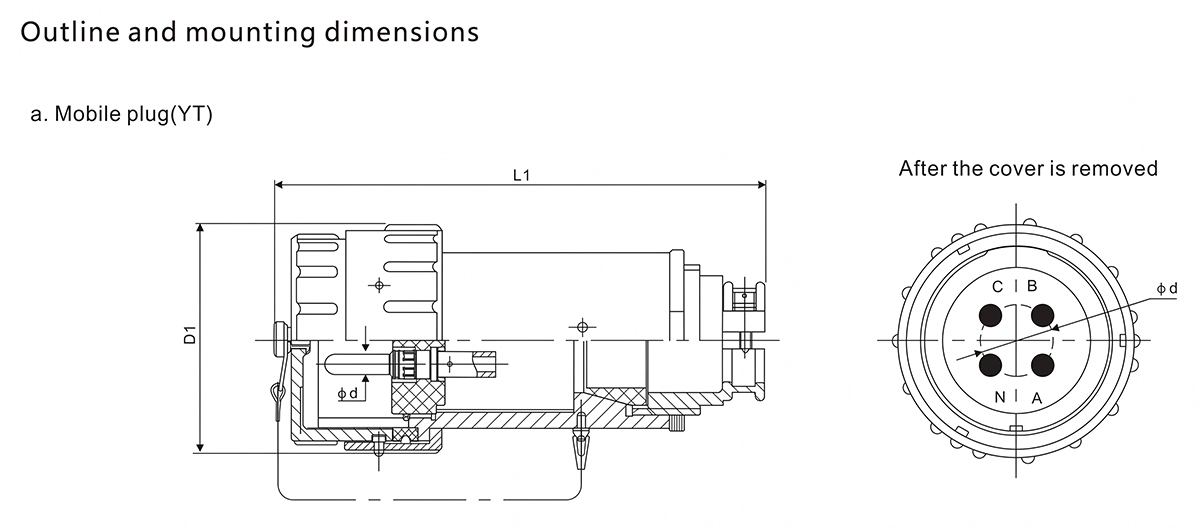

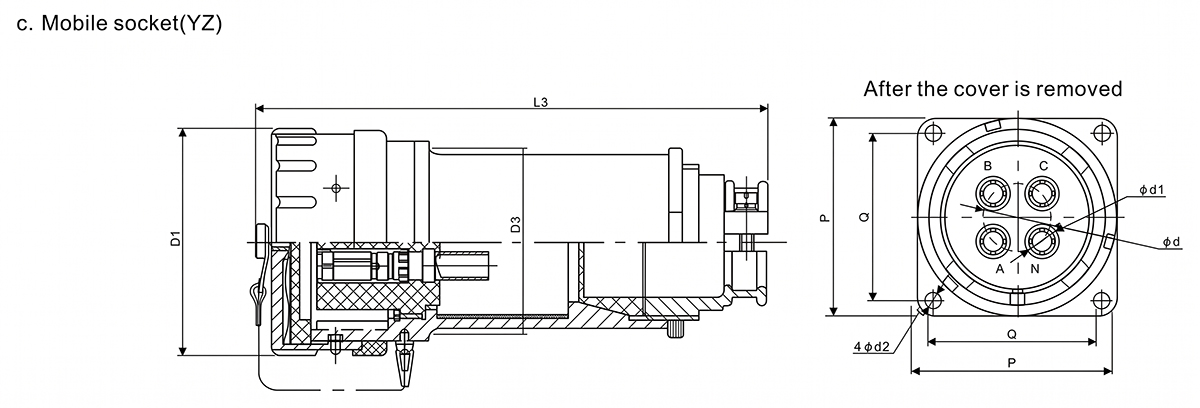

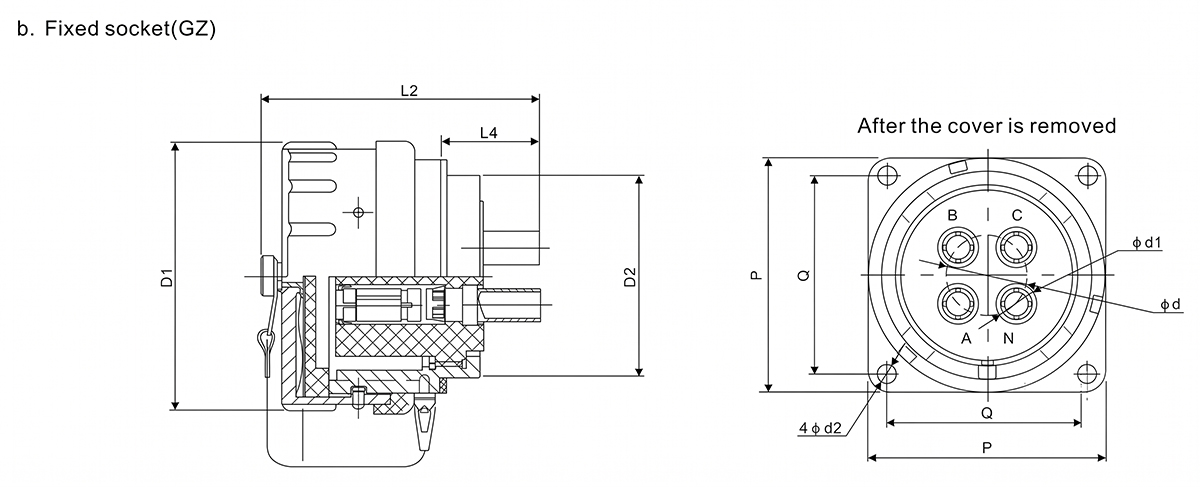

规格/尺寸	15A	25A	60A	100A	150A	200A	300A
L1	130	144	153	166	177	195	200
L2	55	64	72	85	92	100	100
L3	132	142	145	173	188	199	199
L4	8	18	22	30	32	32	42
D1	F49	f61	f64	f79	F84	f90	f90
D2	f33	F42	F48	f61	f65	f71	f71
D3	F35	f51	f51	f65	f70	φ73.5	φ73.5
φd±0.07	13	15.6	18	24	27	30	34.5
φd1	3	3.5	5.5	7	8.5	10	12
φd2	4.5	4.5	4.5	5.5	5.5	5.5	5.5
磷	42.5	51	56	70	75	80	80
Q±0.2	34	42	47.5	60	64	70	70

型号标注方法:

油田 – 手机插头, 广州 – 固定插座, Y2- 移动插座.
字母前的数字: 工作电流; 字母后的数字: 针数和孔数.

J: 播种针; K: 杰克; 字母末尾标注的针数和孔数为三相四极.

例子: 60YT/GZ代表60A三相四极广播头插座.

100YT-5J/GZ.5K代表100A三相五极插头插座.

反转期间标记: 100YT-5K/GZ.5J.

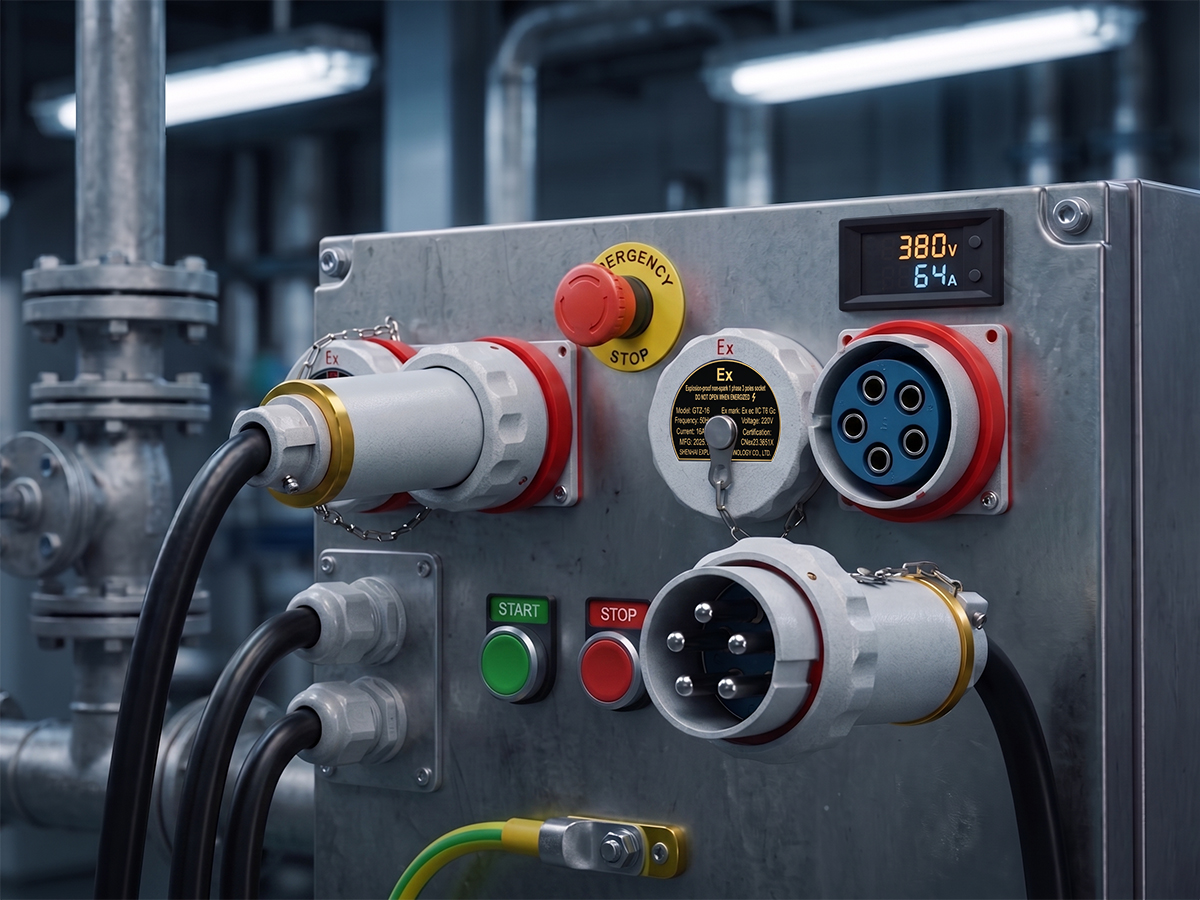

适用范围

1. 适用于Zone内的地方 1 和区域 2 的 爆炸物 气体环境;

2. 适用于Zone内的地方 21 和 22 的 可燃粉尘 环境;

3. 适用于IIA, IIB、IIC爆炸性气体环境;

4. 适用于T1-T6 温度 团体;

5. 适用于石油开采等危险环境, 炼油, 化学工业, 加油站, 海上石油平台, 油轮, 金属加工, ETC. 随着钢管布线的连接和转向的变化.
