申海防爆

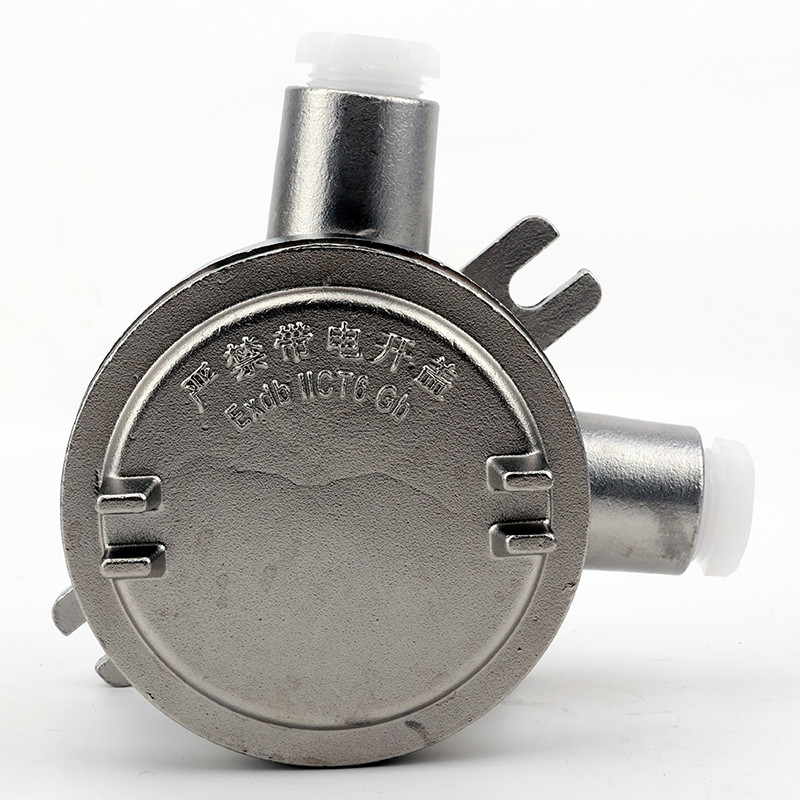

『点击此处下载产品PDF: 不锈钢防爆接线盒AH』
技术参数
| 防爆标志 | 额定电压 | 额定电流 | 防护等级 | 螺纹尺寸 | 接线端子数量 |
|---|---|---|---|---|---|
| Ex db IIC T6 Gb Ex tb IIIC T80℃ Db | 380/220V | 20A | IP54、IP66 | G1/2~G2 | 4 |
产品特点
1. 不锈钢外壳, 高速喷丸处理后, 表面高压静电喷涂;
2. 外露式不锈钢紧固件，防腐性能高;
3. 进出料方式和规格有多种;
4. 进出口螺纹可特制为公制螺纹, NPT螺纹及其他形式;
5. 可接受钢管或电缆布线.
| 电缆规格（φ mm) | 管螺纹 (G) | A | 乙 | C | D |
|---|---|---|---|---|---|
| 7-10 | G 1/2 | 170 | 89.6 | 70 | / |
| 10-14 | G 3/4 | 125 | |||
| 12-17 | G 1 | 185 | 97.6 | 78 | / |
| 15-23 | G 1 1/4 | ||||
| 18-33 | G 1 1/2 | 198 | 107 | 85 | |
| 26-43 | G 2 | 230 | 130 | 100 |
适用范围
1. 适用于Zone内的地方 1 和区域 2 的 爆炸物 气体环境;
2. 适用于Zone内的地方 21 和 22 的 可燃粉尘 环境;
3. 适用于IIA, IIB、IIC爆炸性气体环境;
4. 适用于T1-T6 温度 团体;
5. 适用于石油开采等危险环境下电线电缆的连接, 炼油, 化学工业, 加油站, 海上石油平台, 油轮, 金属加工, ETC.
